Mapping JPA

Association

adriencaubel.fr

Introduction

• Nous avons introduit le spécification JPA

  • EntityManager et opérations persist, remove, find ...
  • Cycle de vie d'une entité
  • Gestion des transactions



• Nous avons également étudier @Entity et @Embeddable

• Maintenant étudions les relations 1:1, 1:n, n:1 et n:m

Impedance mismatch

L'impédance mismatch fait référence aux incompatibilités ou divergences conceptuelles et techniques entre la POO et les Bases de données relationnelles

Impedance mismatch

• Par exemple on peut se demander comment de l’héritage en OO va-t-il être transformer en BDD ?
  • C'est au programmeur de résoudre ce problème
  • Heureusement, nous pouvons tirer parti d’un ORM (Object-Relational Mapping)

Les ORM permettent de créer une correspondance entre un modèle objet et un modèle relationnel de base de données

Unidirectionnelles/Bidirectionnelles

Un premier constat, très important: en java nous pouvons représenter l’association de trois manières

• Dans une Personne on place un lien vers un Passeport (unidir.)
• Dans une Passeport on place un lien vers une Personne (unidir.)
• On place un lien dans les deux côtés (bidir.)

Rappelons que dans une base relationnelle, le problème ne se pose pas: une association représentée par une clé étrangère est par nature bidirectionnelle.

Unidirectionnelle

@Entity
public class Personne {

    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    private String nom;

    @OneToOne
    private Passeport passeport;
}

Unidirectionnelle

@Entity
public class Passeport {

    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    private String numero;
}

• personne.getPassword()
• password.getPersonne()
  • car relation unidirectionnel

Bidirectionnelle

@Entity
public class Personne {

    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    @OneToOne(mappedBy = "passeport") // Référence inverse à la relation dans `Personne`
    private Passeport passport;
}

• personne.getPassword()
• password.getPersonne()
  • Personne et Passeport ont chacun une référence à l'autre.

Unidirectionnelle

@Entity
public class Person {
    @OneToOne private Passeport passeport;
}
@Entity
public class Passeport {
   ... // aucune relation inverse
}

Maintenant si on souhaite aller plus loin et pouvoir naviguer dans les deux directions plusieurs options s’offrent à nous

• avoir deux relations unidirectionnelles
• ou avoir une relation bidirectionnelle

Aparté : Cas impossible

@Entity
public class Person {
    @OneToOne private Passeport passeport;
}
@Entity
public class Passeport {
    private Person person; // aucune annotation
}

=> JdbcTypeRecommendationException
- car Password est annoté de @Entity
- et fait référence à Person aussi une entité, sans annotation JPA pour définir le type de la relation

2x OneToOne = 2x unidirectionnelle

@Entity
public class Personne {

    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    private String nom;

    @OneToOne
    private Passeport passeport;
}

2x OneToOne = 2x unidirectionnelle

@Entity
public class Passeport {

    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    private String numero;

    @OneToOne
    private Personne personne;
}

2x OneToOne : résultat

Dans la plupart des cas, nous n'avons pas besoin de clés étrangères dans les deux tables pour une relation univoque.

OneToOne + mappedBy = Bidir.

/* (Inverse Side) */
@Entity
public class Personne {
    @OneToOne(mappedBy = "personne")  // Inverse side, la FK n'est pas dans Personne
    private Passeport passeport;
}

/* (Owning Side) */
@Entity
public class Passeport {
    @OneToOne // Foreign key will be here
    // @JoinColumn(name = "fk_personne_id) nom de colonne explicite
    private Personne personne;
}

OneToOne + mappedBy : résultat

OneToOne + mappedBy : résultat

entityManager.getTransaction().begin();

Passeport passeport = new Passeport();
passeport.setNumero("A12345678");

// Create Personne entity and associate it with the Passeport
Personne personne = new Person();
personne.setNom("John Doe");
personne.setPasseport(passeport);

// Persist both entities
entityManager.persist(passeport);
entityManager.persist(personne);

entityManager.getTransaction().commit();

OneToOne + mappedBy + Cascade

Nous avons du persister nos deux entités.

entityManager.persist(passeport);
entityManager.persist(personne);

Il serait intéressant de persister automatiquement l'entité Passeport lorsqu'on persiste l'entité Personne

OneToOne + mappedBy + Cascade

@Entity
public class Personne {
    @OneToOne(mappedBy = "personne", cascade = CascadeType.ALL)
    private Passeport passeport;
}

@Entity // aucun changement pour Passeport
public class Passeport {
    @OneToOne
    private Personne personne;
}

OneToOne + mappedBy + Cascade

entityManager.getTransaction().begin();

// Crée un passeport
Passeport passeport = new Passeport();
passeport.setNumero("A12345678");

// Crée une personne et associe le passeport
Personne personne = new Personne();
personne.setNom("John Doe");
personne.setPasseport(passeport); // Cascade permettra de persister le passeport

// Persiste uniquement la personne (le passeport sera persisté automatiquement)
entityManager.persist(personne);

entityManager.getTransaction().commit();

OneToOne : conclusion

• Utilisation x1 OneToOne conduit à une relation unidirectionnelle



• Utiliser x2 OneToOne conduit à deux relations unidirectionnelles

  • Donc deux FK



• Utiliser OneToOne + mappedBy conduit à une relation bidirectionnelle

  • Une FK

Relation 1:n

Les choses se compliquent car plusieurs représentation en BDD sont possibles :

• Relation unidirectionnelle (trois tables)
• Relation unidirectionnelle (deux tables)
• Relation bidirectionnelle

Relation 1:n unidirectionnelle (3t)

@Entity public class Utilisateur {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    @OneToMany( cascade = CascadeType.ALL, orphanRemoval = true)
    private List<Commande> commandes = new ArrayList<>();
}

@Entity public class Commande {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;
}

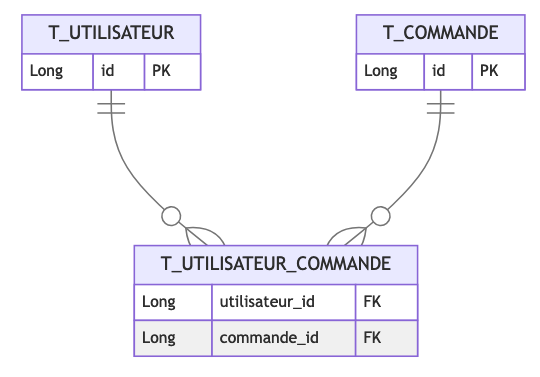

Relation 1:n unidirectionnelle (3t)

Mais si nous exécutons le code suivant, nous n’aurons pas uniquement que deux tables (dont t_commande avec la FK) mais 3 tables :

• t_utilisateur
• t_commande
• t_utilisateur_commande

Relation 1:n unidirectionnelle (3t)

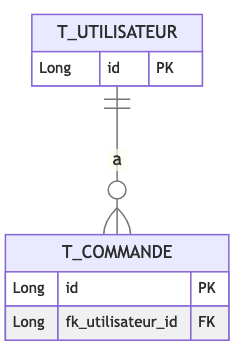

Relation 1:n unidirectionnelle (2t)

Pour résoudre le problème de la table de jointure supplémentaire , il suffit d’ajouter la colonne @JoinColumn

@Entity public class Utilisateur {
    @OneToMany(cascade = CascadeType.ALL, orphanRemoval = true)
    @JoinColumn(name ="fk_utilisateur_id") // <-- ICI
    private List<Commande> commandes = new ArrayList<>();
}

@Entity public class Commande {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;
}

Relation 1:n unidirectionnelle (2t)

Nous avons deux relations unidirectionnelles != bidirectionnelle

Relation 1:n unidirectionnelle (2t)

• Problème de performance

Utilisateur utilisateur = new Utilisateur("Adrien");
utilisateur.setCommandes().add(new Commande("Premier Commentaire"));

insert into utilisateur (nom, id)
values ('Adrien', 1)

-- Création des commentaires
insert into commentaire (desc, id)
values (1, 'Premier Commentaire', 1)

-- Mise à jour des commentaire pour rajouter une valeur dans fk_utilisateur_id
update commentaire set fk_utilisateur_id = 1 where id = 1

Relation 1:n unidirectionnelle (2t)

• Problème de performance : L’insertion d’un commentaire ce fait en deux étapes.

-- 1. Insertion
insert into commentaire (desc, id) values (1, 'Premier Commentaire', 1)

-- 2. Mise à jour des commentaire pour rajouter une valeur dans fk_utilisateur_id
update commentaire set fk_utilisateur_id = 1 where id = 1

Souhait

insert into commentaire (fk_utilisateur_id, desc, id)
values (1, 'Premier Commentaire', 1)

Relation 1:n bidirectionnelle

• Utilisation du mappedBy, qui nous permet de dire qui est le owner (e.i quelle classe ne contient pas la FK)

• Pour assurer la synchronisation bidirectionnelle nous avons ajouté les méthodes addCommande et removeCommande

Relation 1:n bidirectionnelle

@Entity public class Utilisateur {
    @OneToMany(
        mappedBy = "utilisateur", // FK pas dans utilisateur
        cascade = CascadeType.ALL, orphanRemoval = true)
    private List<Commande> commandes = new ArrayList<>();

    public void addCommande(Commande commande) {
        commandes.add(commande);
        commande.setUtilisateur(this);
    }

    public void removeCommande(Commande commande) {
        commandes.remove(commande);
        commande.setUtilisateur(null);
    }
}

Relation 1:n bidirectionnelle

@Entity
public class Commande {

    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    @ManyToOne(fetch = FetchType.LAZY) // par defaut EAGER => moins performant
    @JoinColumn(name = "fk_utilisateur_id") // Optionnel : préciser le nom de la colonne
    private Utilisateur utilisateur;
}

• @OneToMany avec mappedBy + @ManyToOne = relation bidirectionnelle

Relation 1:n bidirectionnelle

Si on oublie le mappedBy alors :

• Une colonne (fk_utilisateur_id) pour la relation @ManyToOne définie dans Commande.
• Une table jointe utilisateur_commande avec les colonnes utilisateur_id et commande_id (du côté @OneToMany)

Relation 1:n bidirectionnelle

• TOP performance

Utilisateur utilisateur = new Utilisateur("Adrien");
Commande commande1 = new Commande("Premier Commentaire");
utilisateur.addCommande(commande1); // utilisation de la méthode

insert into utilisateur (nom, id)
values ('Adrien', 1)

-- Insertion directement avec la fk_utilisateur_id
insert into commentaire (fk_utilisateur_id, desc, id)
values (1, 'Premier Commentaire', 1)

Relation n:m

• Il n’y a qu’une seule manière de réaliser une relation de type « Many-To-Many » en base de données : il faut impérativement passer par une table d’association.

Relation n:m : unidirectionnelle

@Entity public  class Musicien  implements Serializable {
    @Id @GeneratedValue(strategy = GenerationType.AUTO)
    private Long id;

    @ManyToMany
    private Collection<Instrument> instruments ;
}

@Entity public  class Instrument  implements Serializable {
    @Id @GeneratedValue(strategy = GenerationType.AUTO)
    private Long id;
}

Relation n:m : bidirectionnelle

@Entity public  class Musicien  implements Serializable {
    @ManyToMany
    private Collection<Instrument> instruments ;
}

@Entity public  class Instrument  implements Serializable {
    @ManyToMany(mappedBy="instruments")
    private Collection<Musicien> musiciens ;

Relation n:m

On peut également préciser le nom de la table de jointure et des colonnes

// class Musicien
@JoinTable(name = "intrument_musicien",
    joinColumns = @JoinColumn(name = "fk_ins_id"),
    inverseJoinColumns = @JoinColumn(name = "fk_mus_id")
)
private Collection<Instrument> instruments

// class Instrument
@ManyToMany(mappedBy="instruments")
private Collection<Musicien> musiciens ;

Si l’on ne le met pas mappedBy, alors JPA créera une seconde table de jointure.
